Woody15 Gressvik
Med prototypen Woody15 har Marianne Borge kanskje funnet minste felles nevner for dagens hytter.
Woody15 ble satt opp som en paviljong i massivtre-elementer i forbindelse med Oslo Åpne Hus i september 2014. Dette er første prototype utviklet i massivtre – utformet for å tilpasses produksjonslinjen til den nyetablerte massivtrebedriften Massiv Lust AS i Sogn og Fjordane.
- Marianne Borge
- 17 kvm.
- 2014
- Marianne Borge, arkitekt MNAL
- Anette Bringsverd, Siri Hopperstad, Rickard Riesenfeld, Marcel Bjerknes
- Treteknisk v/Thomas Orskaug, Begna Bruk, Rothoblaas, Massiv Lust, Weber Leca v/Jan Petter Svendsen
- Woody er liten og bygget i tre
- Det stilles ingen forskriftsmessige krav til hytter under 50 kvm med henhold til tykkelse på vegg eller glassareal. Woody er dermed et frirom hvor man kan teste ut ulike løsninger i fullskala, for eksempel varmeegenskapene i en konstruksjon i massivtre uten tilleggsisolasjon, med sol og vedovn som eneste varmekilder.
- Sol - beskyttelse og varme
- Woody har et karakteristisk snitt med et lavere åpent parti mot syd, som gir solskjerming når solen står høyt. Når den står lavt, vil solen nå helt inn i hytta.
- Industriell tilvirkning
- En industriell prosess gir mulighet til en mer ressursmessig og rasjonell byggemetode. Massivtre benytter 6.sorterings tre på lamellene inne i veggene. Bygget kommer raskt opp, og serieproduksjon/seriemontering bidrar til rasjonalisering og effektivisering når det gjelder tilvirkning og logistikk, både på fabrikk og på byggeplass.
- Oppvarming
- Woody brukes bare i korte perioder (gjennomsnitthytta i Norge brukes 17 dager i året). Den er liten og rask å varme opp med en liten vedovn. Massivtreveggen puster og har varmemagasinerende egenskaper. På ekstra kalde dager vil det dog være nødvendig med ullgenser og gode tøfler – og ullgardiner som dekker for de store glassarealene på nattestid.
- Jonas Adolfsen
- Monica Strømdahl (prosess)
- Utviklingsprosjekt støttet av Innovasjon Norge v/Treprogrammet, samt øvrige sponsorer.

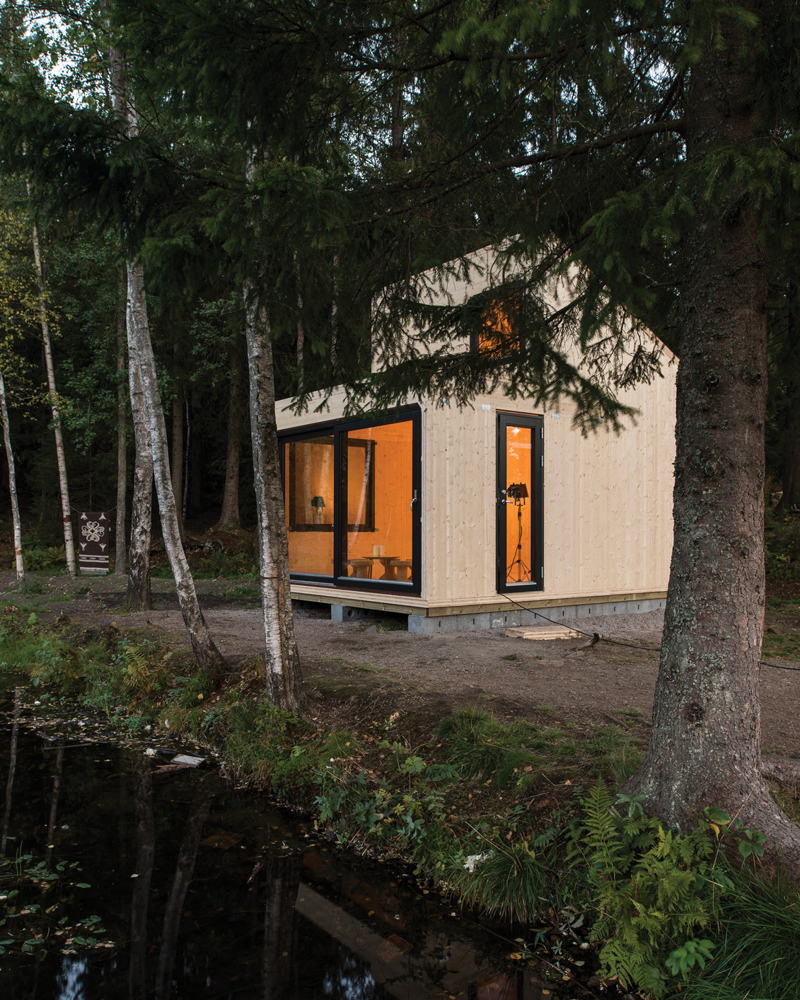

- Woody15 ble satt opp til Oslo Åpne Hus 12-14. september 2014.

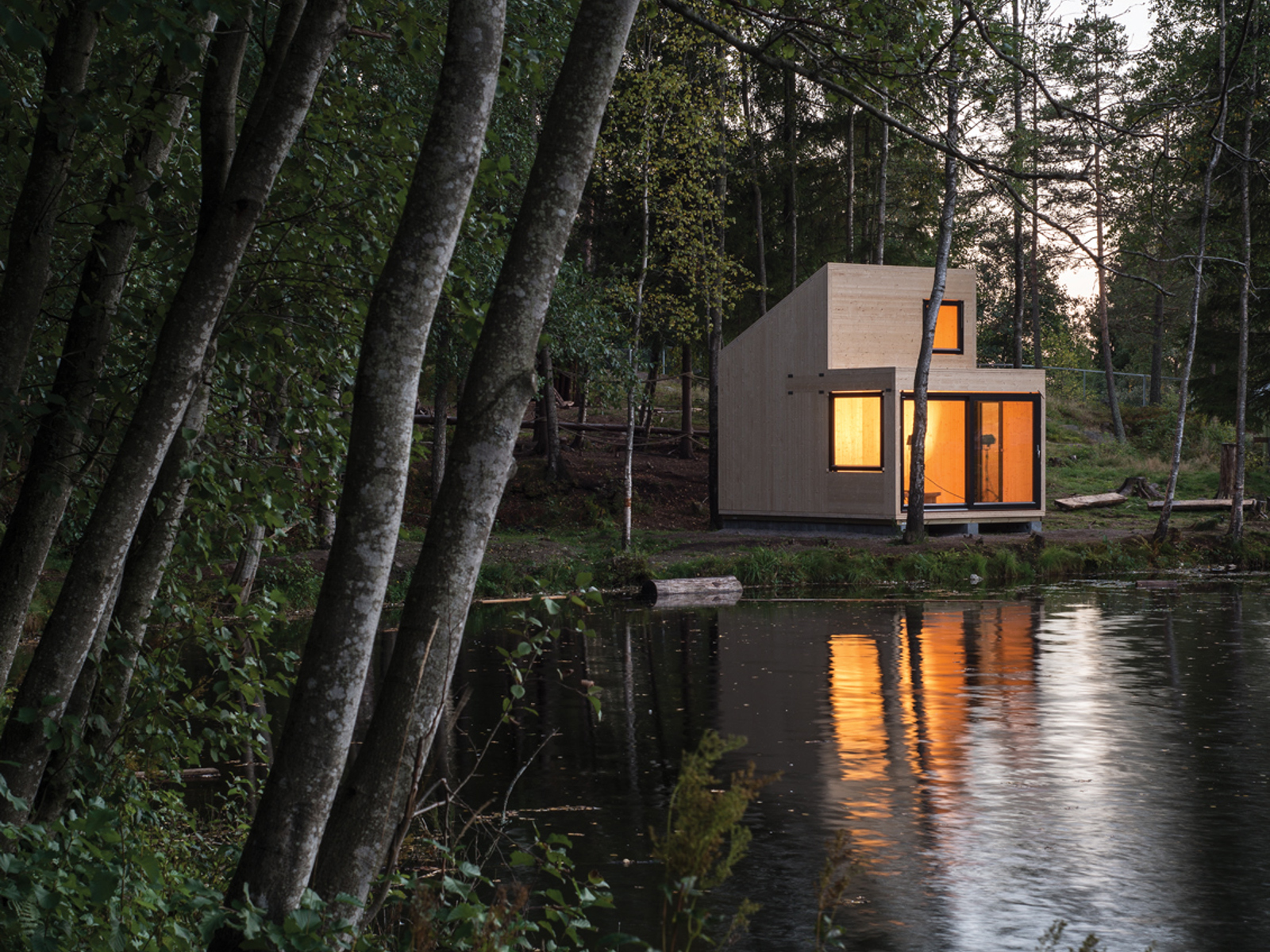

Massivtrekonstruksjonen ble reist som et demonstrasjonsprosjekt, og sto ved Isdammen i tre dager. Den er nå gjenreist på en ny tomt utenfor Fredrikstad.
Foto: Jonas AdolfsenI 2004 tegnet jeg en litt større hytte, Woody35, og siden 2010 har jeg undersøkt mange muligheter for å få den industrielt produsert. Woody15 er en mindre variant av samme konsept. Bakgrunnen har vært ønsket om å tilby arkitektur som produkt, med utgangspunkt i en kompakt løsning og presis og rasjonell bruk av tre (og arkitekt). Jeg har også ønsket å undersøke hvorvidt massivtre kan tilføre arkitekturen estetiske, tekniske, rasjonelle, økonomiske og miljøvennlige kvaliteter.

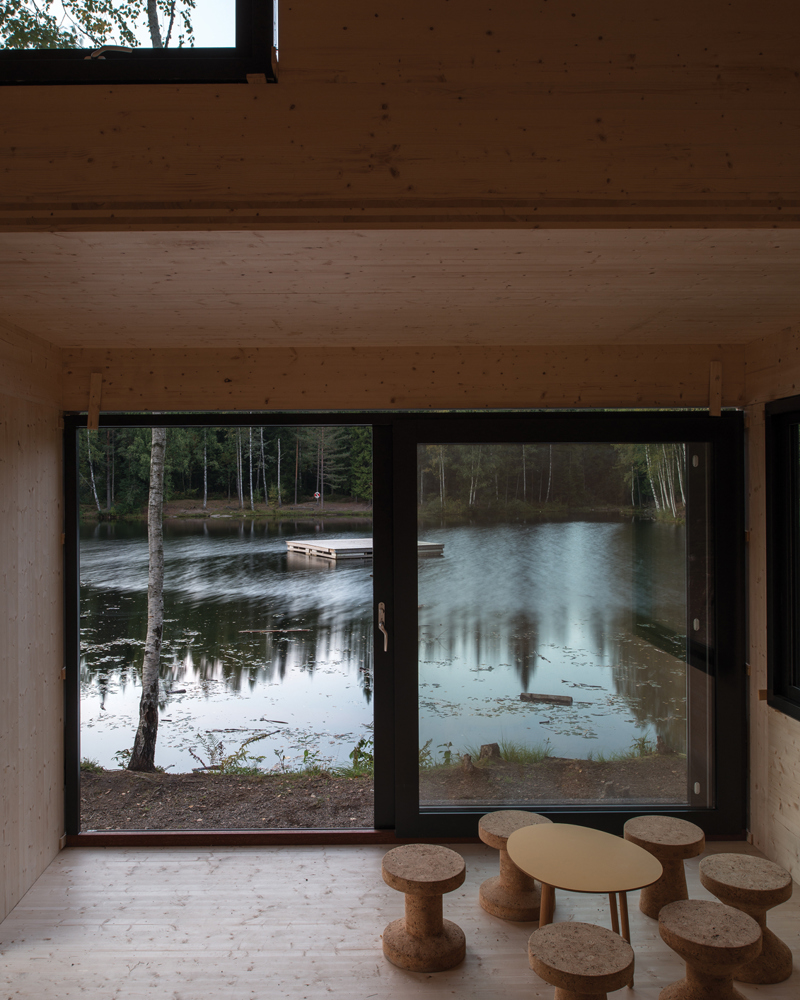

Utsikten fra hovedrommet. Woody15 har malte trevinduer.
Foto: Jonas AdolfsenWoody15 er en ettroms hytte, med store glassdører som åpner for landskapet utenfor. I forbindelse med Oslo Åpne Hus 2014 fikk hytta stå i Lillomarka i tre dager. Den måtte reises med en byggemetode som gjorde den lett å sette opp og lett å ta ned. Jeg så dette som en fin mulighet til å prøve ut massivtre som hovedmateriale. Ved bruk av fysiske modeller, ble Woody15 prosjektert til å bestå av 29 elementer i massivtre. Massiv Lust produserer elementer med maks bredde på 1,20 m og alle elementer ble nøye proposjonert utifra prosjektets skala og med et mål om mest mulig håndterbare elementer. Elementene ble heist på plass av kranbil og skrudd på plass av tre montører i løpet av åtte timer.
Woody15 ble demontert på en ettermiddag etter visningshelgen i Oslo, og er nå gjenreist som nytt visningsrom for arkitektur og massivtre på en ny tomt i Vikaneveien 68 utenfor Fredrikstad. Monteringen andre gang tok tre timer.

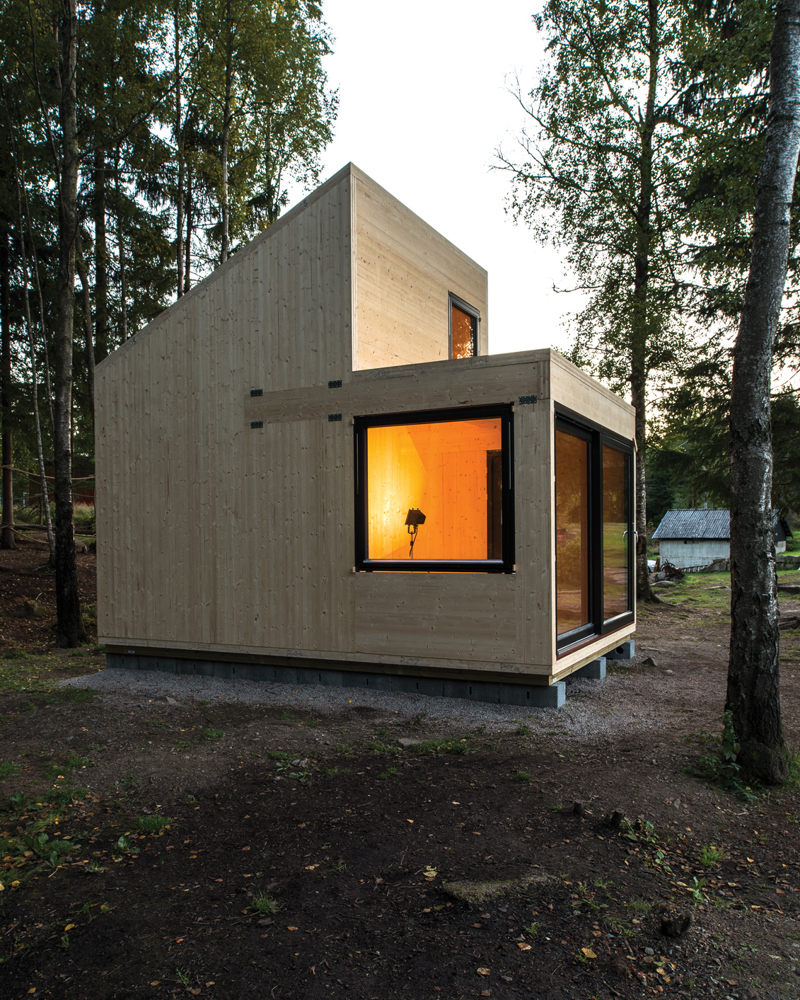

Prototypen. Den ferdige hytta skal isoleres og kles utvendig med granpanel.
Foto: Jonas AdolfsenWoody15 er en ettroms Woody - uten kjøkken, bad eller elektrisitet, med en liten vedovn som varmekilde. Woody15 kan stå som et anneks til en annen bygning – eller stå alene med utekjøkken og utedo. Vinduer og dører er malte trevinduer fra Nordvestvinduet med en gjennomsnittlig u-verdi på 1,25 W/K.
Massivtrekonstruksjonen skal vindtettes og kles med en værhud av utlektet ubehandlet granpanel, vokst på 700 meters høyde i Valdres, produsert og levert av Begna Bruk.
U-verdi på massivtreveggen varierer med luftfuktigheten utenfor. Med en stabil temperaturforskjell på en grad mellom ute og inne har veggen en u-verdi på 1,0 W/K.

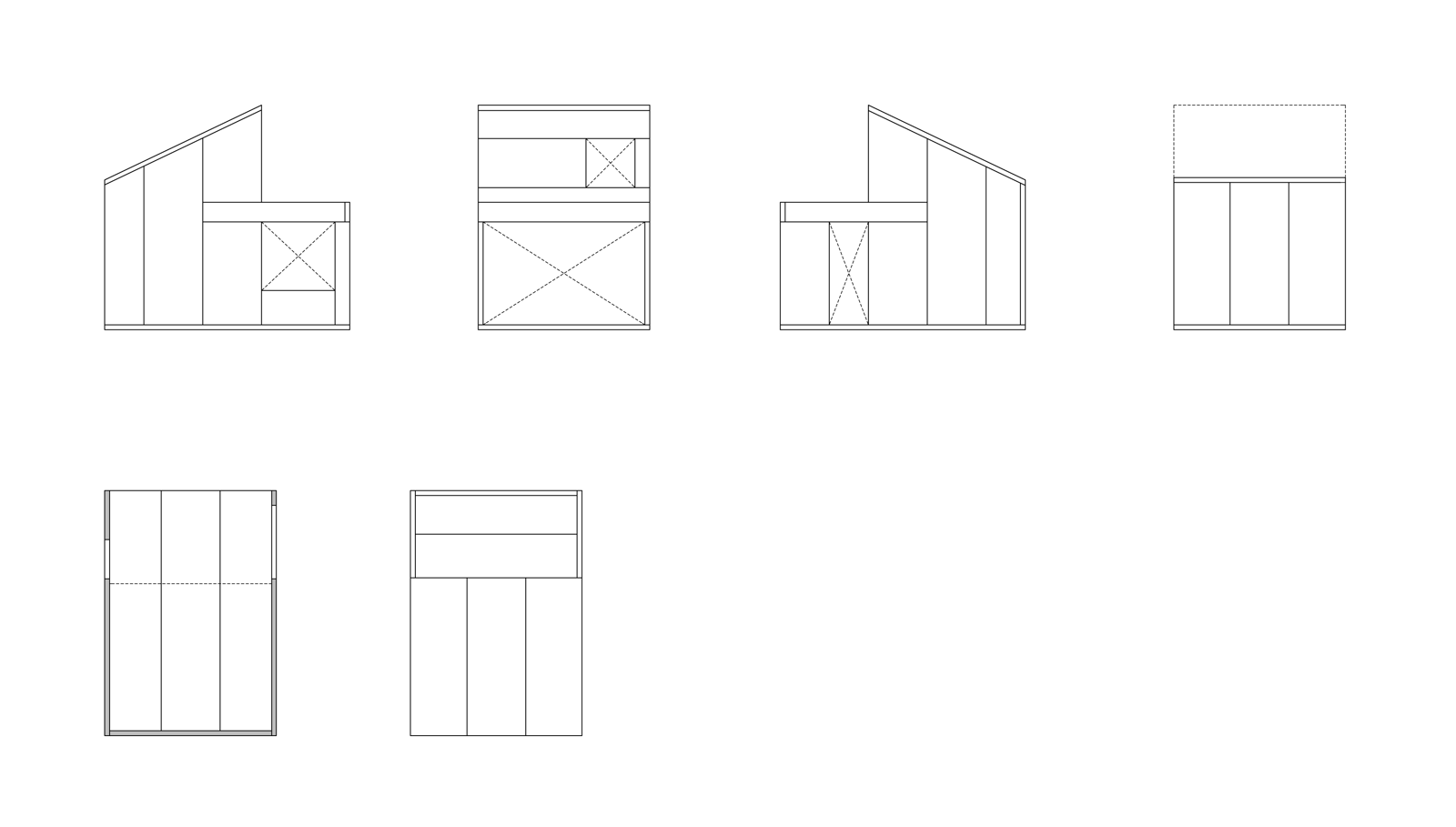

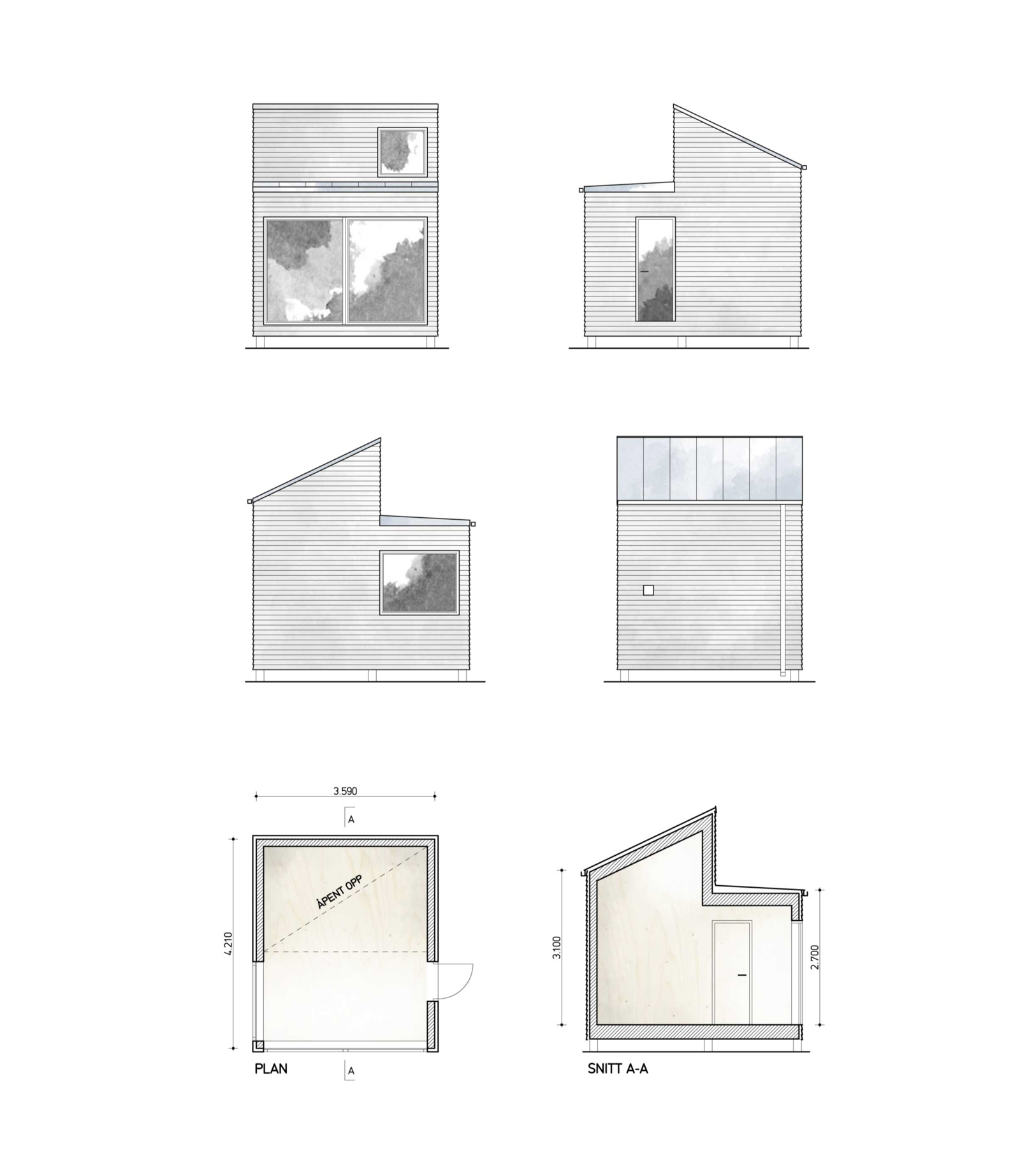

Plan og snitt A-A. I midten og øverst: Fasader.
Foto: Marianne Borge

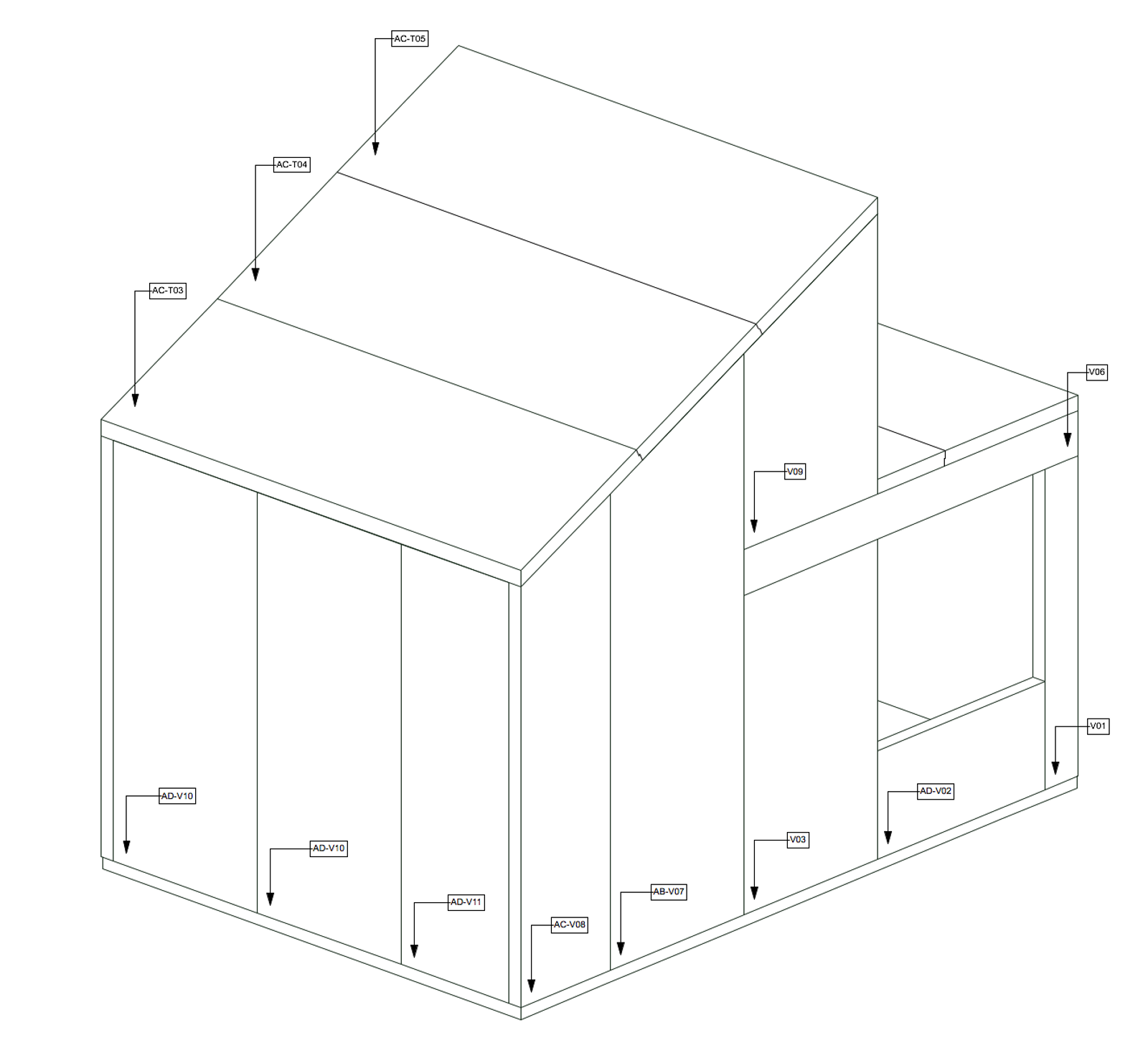

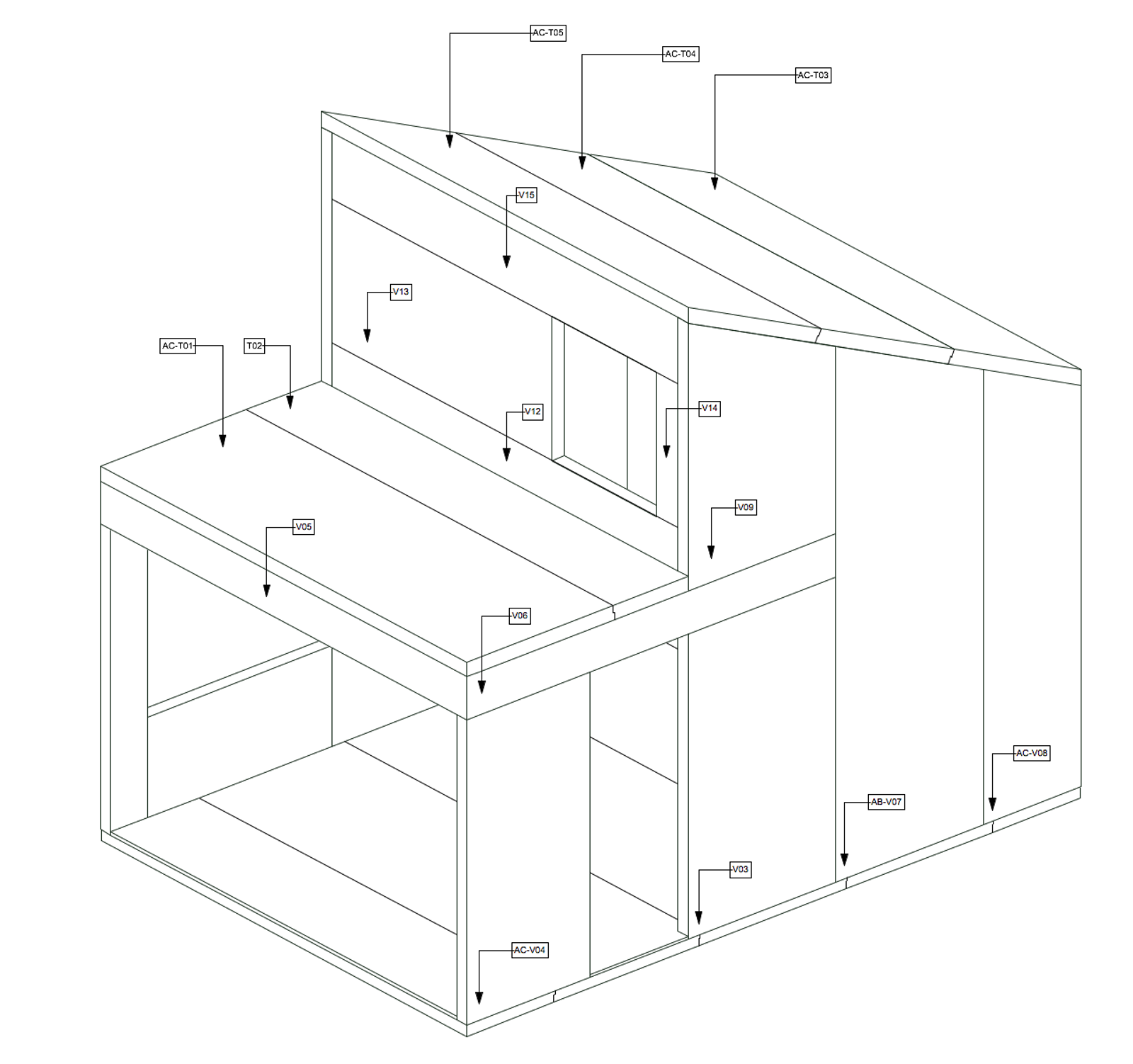

Elementskjema for massivtreelementene til Woody15.
Foto: Marianne Borge

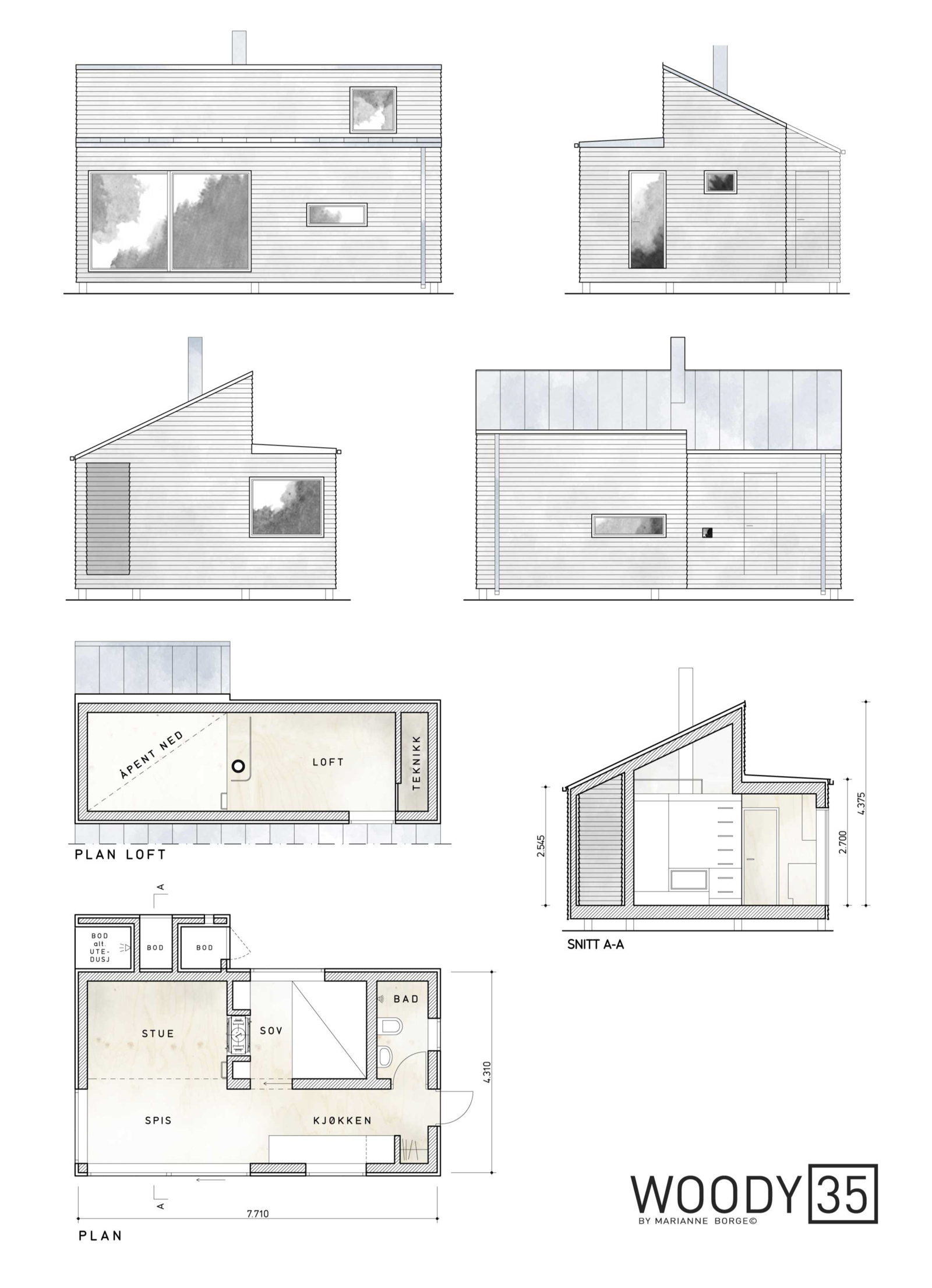

Woody35, en større versjon av samme prinsipp, med innvendig kjøkken og bad, atskilt soverom og en mezzanin over hovedrommet.
Foto: Marianne Borge
